CAPTEC製 熱流束センサー HFシリーズ |
---|
特 長 | |

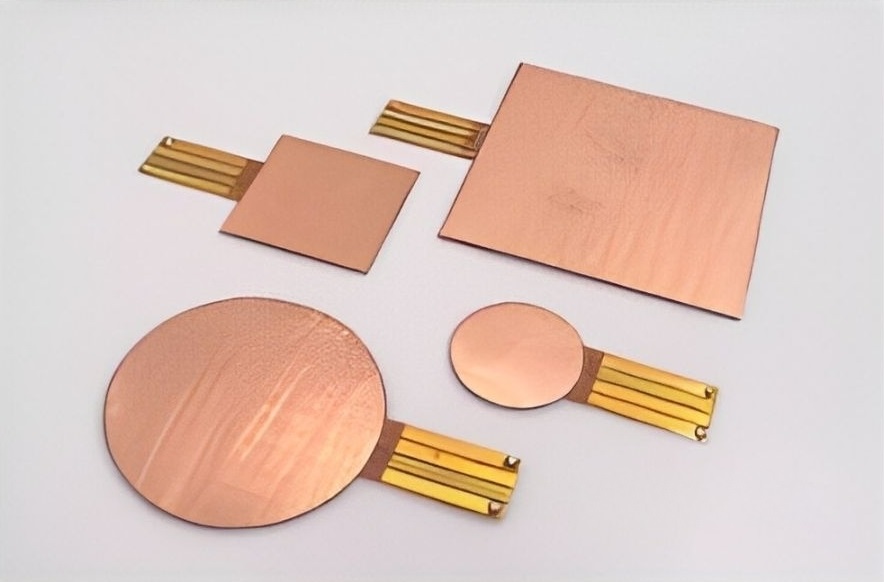

● 流入出する熱流束に対してリニアな出力 ● 薄型/低熱抵抗で高精度な計測が可能 ● 汎用の記録計を使用可能 ● 四角/円形など様々な形状に対応 |
《適用分野》 省エネルギー(住宅・オフィスの壁面からの放熱、断熱効果、熱貫流率)/空調・床暖房/ヒーター・ランプ性能評価 人体(サーマルマネキン)からの放熱、熱伝達率/排熱利用/気象観測/都市環境・屋上緑化/冷蔵・冷凍/火災・燃焼 動力発生(伝達)装置、蓄電池(バッテリー)等からの放熱/各種放熱・冷却システムの性能評価/伝熱一般 厨房・調理機器/低輻射型ガス厨房機等の性能評価 |

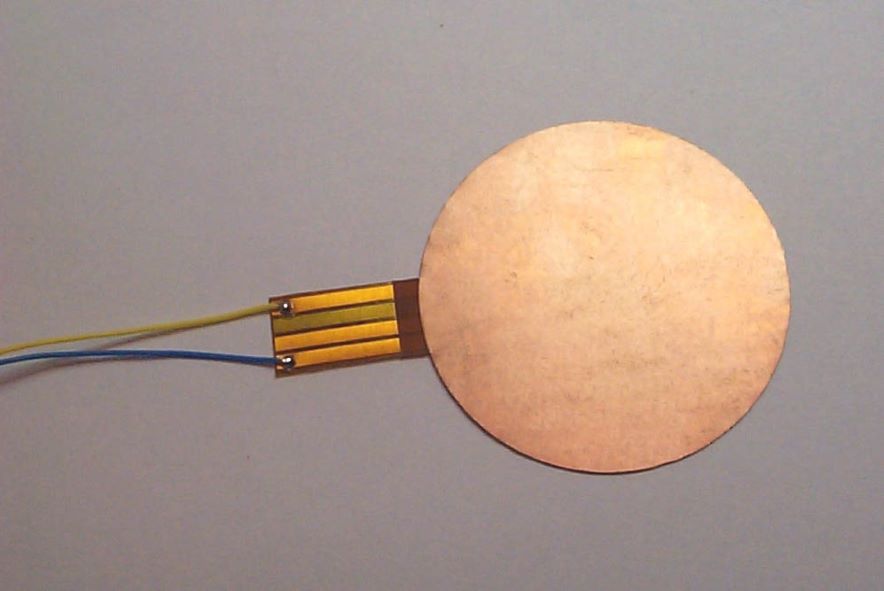

直径50mm(平面用) |

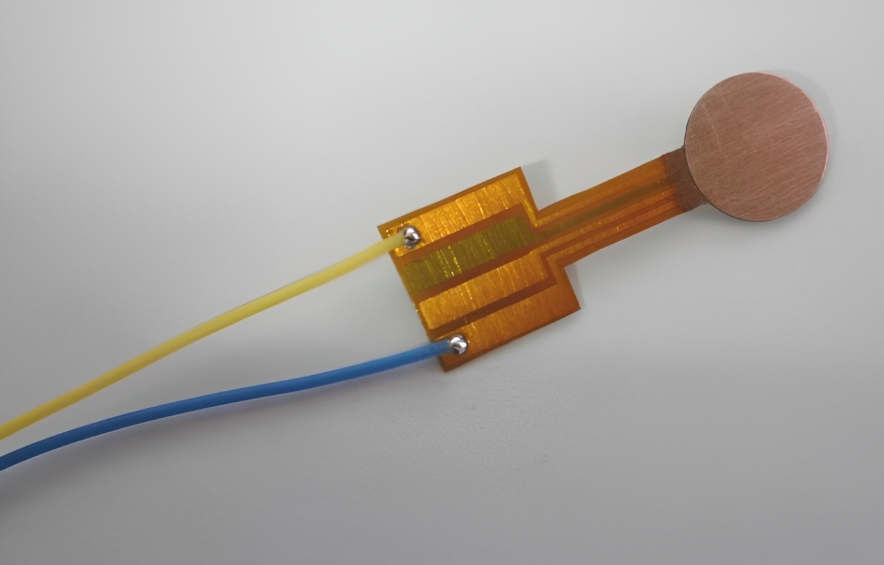

直径10mm(平面用) |

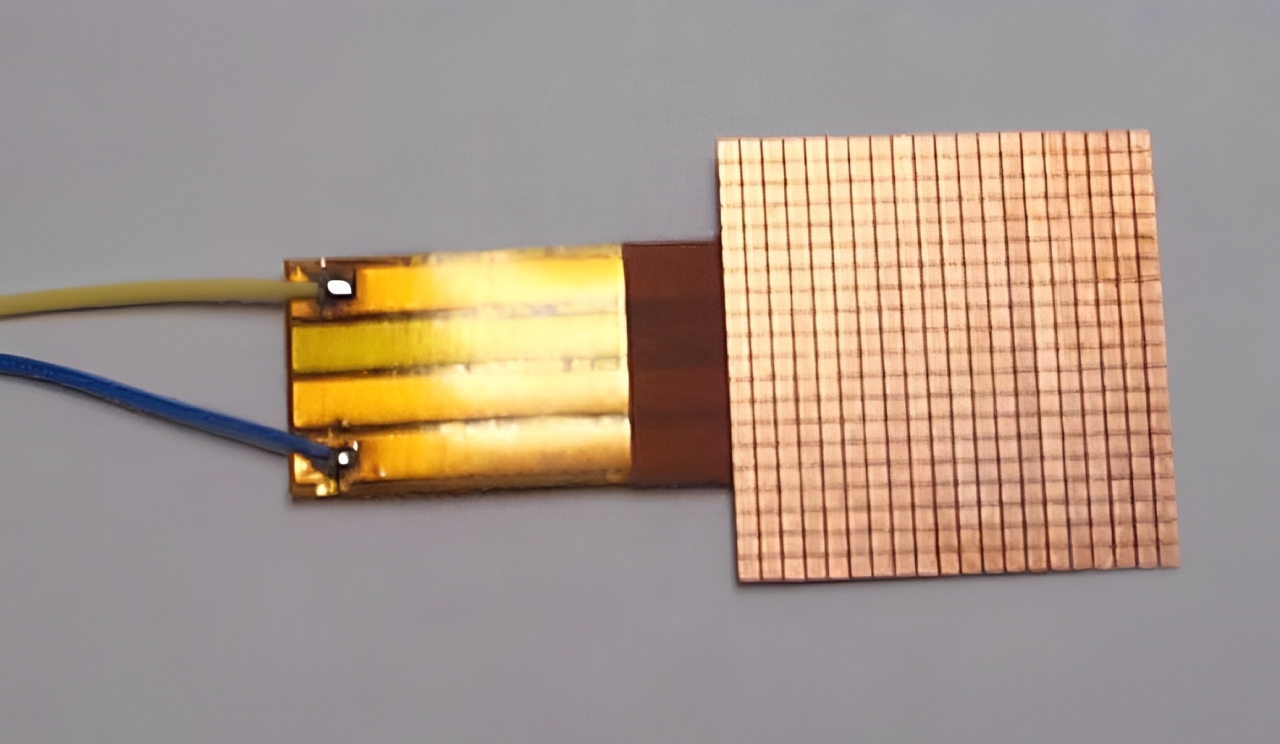

20mm角(曲面用) |
50mm角(平面用) |
★本製品は、従来の熱流束センサーに比べて熱抵抗値が低く、また対象物の形状に合わせてサイズを指定できるため、熱伝導率の高い対象物の熱流束計測にも使用可能です。
★★センサーと同厚み・同熱伝導率のダミーパネルを任意のサイズでご提供致しております。 ★★★センサー側面における熱収支の影響をなくすため、センサー周囲に非検知部を設けることもできます。また、非検知部に取付け用の穴をあけることも可能です。 |
《資料》 カタログ (PDF) HF-30図面 (PDF) 計測面分割 (PDF) 半径30mm以下の曲面にも貼り付けて計測可能な 「セミフレキシブルタイプ」 (PDF) 水冷式熱流/輻射計 (PDF) 4CH増幅器 (PDF) 技術情報ページの使用例一覧もご覧ください。 |
||||
仕 様 | ||||
サイズ | 5×5〜300×300[mm] | |||
厚み | 0.4[mm] | |||
代表感度 | 0.05〜200[μV/(W/m2)] | |||
熱抵抗値 | 0.00015[℃/(W/m2)] | |||
精度 | ±3% | |||
温度範囲 | −200〜200[℃] | |||
応答時間 | 約0.3[s] | |||
湾曲度 | リジッド−平面 フレキシブル−最小半径30[mm] | |||
※フレキシブルタイプの湾曲度は、サイズ・設置方法により異なります。 | ||||
曲面には、セミフレキシブルタイプもご検討下さい。 | ||||
ケーブル長 | 1[m] | |||
オプション | 温度出力/延長ケーブル/防水処理 | |||
特注仕様 | 最大耐圧:100[bar] | |||
※本製品の広告は、日本伝熱学会学会誌「伝熱」に掲載されています。 |
